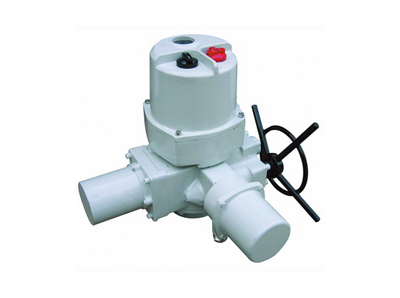

CND-Q 系列为部分回转智能非侵入式电动执行机构，引进 新模拟数 字技术, 的集成芯片设计,全中文菜单操作界面,造就了其 的功能、 的性能。产品外观轻巧、调试方便、操作简单。适用于阀瓣做部分回转运动的阀门，如球阀、蝶阀、风门等，广泛应用于电力、钢铁、石油、化工、输油管线、水处理、食品等控制领域。是新一代阀门控制专注。

智能型电动执行机构的主要特点

采用大规模数字集成芯片，智能化程度高，功能强大，控制精度高。

机电一体化设计，轻巧美观，执行机构的功能、参数设置、调试和现场电动操作可通过手持式红外线遥控器进行设定，无需打开箱体。

CND系列执行机构采用液晶显示屏，通过形象的标识和符号让用户直观的了解到执行机构的阀位、运行状态、故障报警等信息，全中文菜单让你一目了然。

现场操作采用霍尔传感器旋钮，可方便的进行就地开、关、停及现场、远控转换，解决了开关寿命限制，使现场控制更准确、可靠。

需要手动操作时，只要按下手动/电动切换手柄到手动位置再松开，即可实现手动操作。当通电运行时，执行机构自动返回到电动状态。

采用电子定位取代了传统的机械限位，精度等级高，寿命长，可靠性高。

CND系列执行机构具有强大的检错报警系统，在运行过程中能随时检测操作电路，一旦发生故障，执行机构的电动操作将被禁止，同时发出就地及远程报警信号并直观地显示故障原因，使用户可以及时排除故障，恢复执行机构的正常工作。

CND支持Profibus 、Modbus等通讯协议，可方便的接入现场总线控制网络，执行机构的全部控制及状态信号都可通过网络传输，降低布线成本。 (注：标准产品无总线通讯功能，为选配件)

智能型电动执行机构的功能

(1)行程限位保护功能 开到位、关到位、开过程、关过程、执行机构正在运行、中途限位

力矩限位保护功能 关过力矩、开过力矩、行程中过力矩

(2)状态查询功能 停止/现场/远程位置、现场打开/关闭/空位查询、远方有无开关及保持信号、远方有无ESD信号、远方有无自动控制信号、远方自动控制电流值（调节型）、有无总线信号

(3)执行机构报警功能 电源缺相、电机过热、比例控制信号丢失（调节型）、执行机构内部故障、过力矩报警、堵转报警、阀门转向错误、阀位出错、存在ESD信号

(4)其它功能 相序自动纠正功能、遥控器设定功能、液晶中文显示功能、现场控制点的/自保持选择功能、电机刹车制动功能、触点方式选择功能、远程双线控制功能、死区可调节功能（调节型）、ESD超越保护功能、总线通讯功能（选配）

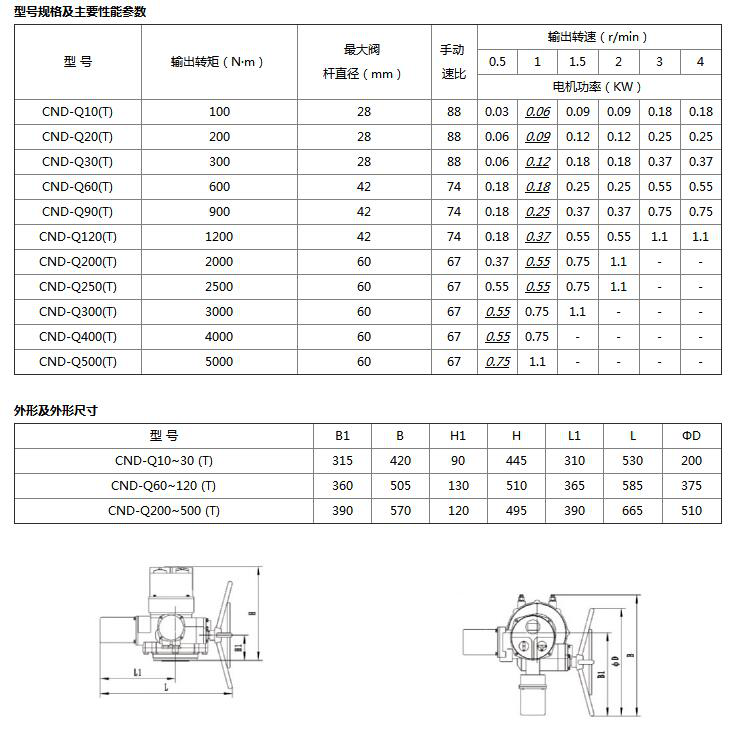

工作环境及主要技术参数

环境温度：-20～60°C 输入信号：a)开关量信号 b)模拟信号 4-20mA DC

相对湿度：≤95％（+25°C） 输入电阻：150Ω（智能调节型适用）

防护等级：IP65、IP67、IP68 输出信号：阀位反馈信号4-20mADC

防爆等级：执行机构为隔爆型EXdIIBT4 负载阻抗≤750Ω

周围介质：户外型：无易燃、易爆、无腐蚀的环境 输出触点容量：220VAC，5A； 30VDC，5A

隔爆型：ⅡA、ⅡB级T1-T4组爆炸性 死区：0.3％～6％可调 （智能调节型适用）

气体环境 灵敏度：0.025％（智能调节型适用）

绝缘等级：F级 阻尼特性：死区值大于±0.5％以上时无震荡

工作制：短时10分钟工作制（特殊订货30分钟） （智能调节型适用）

供电电源：三相三线制、三相四线制均适用，380VAC 远方控制电平：24V DC 灌电流10mA

50Hz（其它电源要求订货时提出）  电器限位范围：关限位0-100％ 开限位0-100％

电动两通阀的原理及安装：

1.电动两通阀用于控制冷水或热水空调系统管道的开启或关闭，达到控制室温之目的。

2.驱动器由单相磁滞同步马达驱动，阀门弹簧复位，阀门不工作时处于常闭状态，当需要工作时，由温控器提供一个开启信号，使电动二通阀接通交流电源而动作。

3.开启阀门，冷冻水或热水进入风机盘管，为房间提供冷气或暖气，当室温达到温控器设定值时，温控器令电动二通阀断电，复位弹簧使阀门关闭，从而截断进入风机盘管的水流，通过阀门关闭和开启，使室温始终保持在温控设定的温度范围内。

4.VA7010系列电动二通阀的驱动器与阀门采用螺纹连接方式，可在阀门安装之后，再安装驱动器。现场装配，接线灵活、方便。驱动器之平面设计可以贴近墙面安装，占用空间小，产品可靠耐用，工作噪音低，并能在隐蔽式风机盘管装置内出现的高温高湿环境可靠工作。
