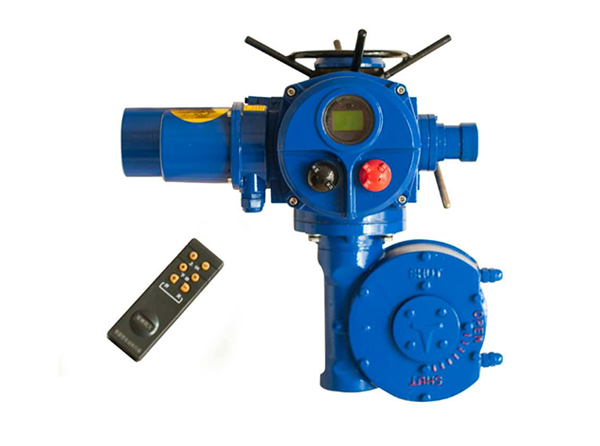

DQW型阀门电动装置

型号：DQW250、DQW300、DQW400、DQW500、DQW800、DQW1200、DQW1600、DQW2000等

输出力矩：2500～120000N.m

供电电源：220V 、380V、415V、660V

一、概述

DQW型电动执行机构电动执行机构适用于蝶阀、球阀、旋塞阀等部分回转阀门和类似设备，该产品结构紧凑、起动转矩大、控制精度高、功能齐全、性能可靠、安装调整简便。DQ为叠加式（DZW型加二级减速器）/DQJ为风阀用带支座和杠杆角行程电动执行机构。它与阀门配套组成电动阀门，用来驱动和控制阀门的开启和关闭，操作人员既能在控制室内远距离对阀门进行控件，亦能在现场进行操作。该产品广泛应用于给排水、供热、电站、化工、食品、纺织、造纸、制药、船舶、钢铁、煤炭等工业部门。

按使用环境分：DQW/DQJW为户外型、DQB/DQJB为隔爆型、DQZ/DQJZ为整体型、DQT/DQJT为整体调节型、DQBZ/DQJBZ为整体防爆型、DQBT/DQJBT为隔爆整体调节型。转矩范围：100N.m -- 165000N.m

2：型号表示方法

型号示例：

1)DQW30-1表示户外型，输出转矩300N.m（120Kgf.m）,输出转速1r/min。

2)DQB120-0.75表示隔爆型型，输出转矩1200N.m（120Kgf.m）,输出转速0.75r/min。

3)DQBZ500-0.5表示隔爆整体型，输出转矩5000N.m（500Kgf.m）,输出转速0.5r/min。

3)DQJBZ300-0.5表示隔爆整体型，输出转矩3000N.m（300Kgf.m）,输出转速0.5r/min。带支座和杠杆。

3：技术条件和性能参数

3.1 电源：电机为三相交流，380V（特殊订货660V、415V或220V），50Hz（特殊订货60Hz）；控制线电压220V/50Hz（特殊订货60Hz）；远程控制电压24VDC。

3.2 工作环境：

3.2.1环境温度：-20—+60℃（特殊订货-60—+80℃）

3.2.2 相对温度：≤90%(25℃时）

3.2.3 普通型和户外型用于无易燃/易爆和无腐蚀性介质的场所；防爆型产品有dⅠ和dⅡBT4两种，dⅠ适用于煤矿非采掘工作面；dⅡBT4用于工厂，适用于环境为ⅡA、ⅡB级T1-T4组的爆炸性气体混合物。

3.2.4防护等级：户外型和防爆型为IP55（可订制IP67）。

3.3 工作制：为短时10分钟（可订制30分钟）。

3.5主要性能参数

DQW分体式结构：（特殊转速请与厂家联系）

特点

1.该装置防尘、防水，防轻腐蚀,其防护等级为IP55 , IP65(特殊订货) ;

2.转矩控制机构动作可靠,调节方便, 转矩重复精度高;

3.行程控制机构调节精度和重复精度高,开向和关向可配装各2只 4只微动开关;

4.在低速挡采用半自动手一电动切换机构 .结构简单，工作可靠.操作轻便;

5.采用阀门电动装置用三相异步电机,起动转矩大,转动惯量小;

6.配有机械式阀位指示器。
