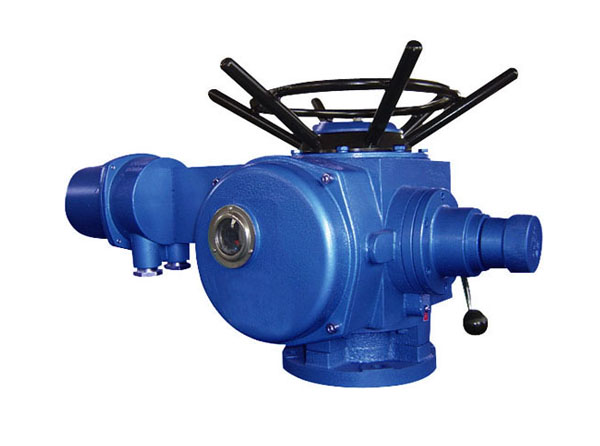

多回转阀门电动装置

型号:DZW10、DZW20﹑DZW30﹑DZW60、DZW90﹑DZW120、DZW180﹑DZW250、DZW500

输出力矩:100～5000N.m

供电电源：220V 、380V、415V、660V

品牌:常州华立

1：概述

多回转阀门电动执行机构，通称为DZW/Z型。适用于启闭件做直线运动的阀门，如闸阀，截止阀，隔膜阀，闸门，水闸阀等。用于阀门的开启，关闭或调节。是对阀门实现远控，集控和自控的必不可少的驱动装置。他们具有功能全，性能可靠，控制系统 ，体积小，重量轻，使用维护方便等特点。

广泛用于电力，冶金，石油，化工，造纸，脱硫除尘，污水处理等行业。

多回转电动执行机构有：户外型，隔爆型，整体型，调节型，整体隔爆型等。

按连接型式，分为转矩型和推力型。

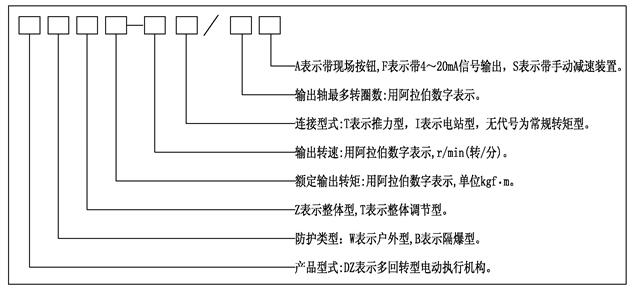

2：型号表示方法

型号示例

1：DZW30I-18/50：表示电动执行机构为多回转，输出转矩300N.m(30Kgf.m),电站型接口，输出转速18r/min, 大转圈数50，户外型。

2：DZB45T-24/120S：表示电动执行机构为多回转，带手动二级减速装置，输出转矩450N.m(45Kgf.m)

推力型接口，输出转速24r/min, 大转圈数120，隔爆型/

3：DZBT120-24/80：表示电动执行机构为多回转，输出转矩1200N.m（120Kgf.m）,输出转速24r/min, 大转圈数80圈，隔爆整体调节型。

3：工作环境和主要技术参数

1：电源：常规：单相220V，三相380V，远程DC24V（50HZ）

特殊：单相110V，三相415V，660V，（50HZ，60HZ）

2：工作环境：

l 环境湿度：-20~+60℃（特殊订货-60~+80℃）。

l 相对湿度：≤95%（25℃时）

l 户外型用于无易燃/易爆和无腐蚀性介质的场所；

l 隔爆型产品有dI和dIIBT4两种，dI适用于煤矿非采掘工作面；dIIBT4用于工厂，适用于环境为IIA，IIB级T1-T4组的爆炸性气体混合物。

l 防护等级：户外型和防爆型为IP55，IP65。

l 工作制：为短时10分钟（特殊订货15-60分钟）

4：型号规格和主要性能参数见表1

表1

注：如用户需要，本厂可提供其它的转速：12/18/24/30/36/42/48/60（r/min）常规按三排计数器供货，如转圈数大定货时需注明，可按四排计数器供货。

5：外形及连接尺寸（见表2和图2）

表2： 外形尺寸
