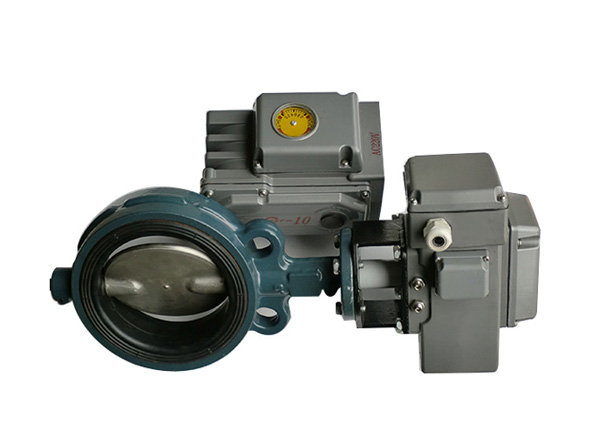

对夹式电动蝶阀
发布日期:[2019-12-31] 点击率:![]() |
概述:
电动蝶阀通过电源信号来控制蝶阀的开关。该产品可用做管道系统的切断阀,控制阀和止回阀。附带手动控制装置,一旦出现电源故障,可以临时用手动操作,不 于影响使用。广泛用于纺织、电站、石油化工、供热制冷、制药、造船、冶金、轻工、环保等领域。该产品可用做管道系统的切断阀,控制阀和止回阀。完整的手动控制装置,电动或气动传动装置,可以满足不同工况具体条件。
蝶阀结构简单、体积小、重量轻,只由少数几个零件组成。而且只需旋转90°即可快速启闭,操作简单,同时该阀门具有良好的流体控制特性。蝶阀处于完全开启位置时,蝶板厚度是介质流经阀体时 的阻力,因此通过该阀门所产生的压力降很小,故具有较好的流量控制特性。蝶阀有弹密封和金属的密封两种密封型式。弹性密封阀门,密封圈可以镶嵌在阀体上或附在蝶板周边。 采用金属密封的阀门一般比弹性密封的阀门寿命长,但很难做到完全密封。金属密封能适应较高的工作温度,弹性密封则具有受温度限制的缺陷。如果要求蝶阀作为流量控制使用,主要的是正确选择阀门的尺寸和类型。蝶阀的结构原理尤其适合制作大口径阀门。蝶阀不仅在石油、煤气、化工、水处理等一般工业上得到广泛应用,而且还应用于热电站的冷却水系统。常用的蝶阀有对夹式蝶阀和法兰式蝶阀两种。对夹式蝶阀是用双头螺栓将阀门连接在两管道法兰之间,法兰式蝶阀是阀门上带有法兰,用螺栓将阀门上两端法兰连接在管道法兰上。
工作电源通常有:AC220V,AC380V等。输入信号:4~20mA 0~10v等弱电信号。由调节型电动执行机构和阀杆连接调试好以后;以电能作为驱动力来驱动硬密封蝶阀阀板,作0~90°部分回转运动。接收工业自动化控制系统的4~20mA信号来控制阀门开度,从而达到流量、温度、压力等不同工艺参数的调节和控制。
主要参数:
连接方式:法兰式、对夹式
阀体材质:铸铁、球墨铸铁、铸钢、不锈钢
阀板材质:304、316、316L、尼龙板、铝青铜
压力等级:1.0MPa 、1.6MPa、2.5MPa、4.0MPa
电压范围:AC220V、380V
公称通径 :50-1200 mm
密封阀座 :NBR、EPDM、PTFE
电装型号主要尺寸和规格:
对夹 连接形式 | DN | L | H | D | D1 | Z-Φd | 电装型号 | 额定力矩 (N.M) | 电机功率 (KW) | |||
D971X-- 1.0MPa | 50 | 43 | 309 | 100 | 125 | 4-Φ18 | Q10-1 | 100 | 0.06 | |||
65 | 46 | 332 | 120 | 145 | 4-Φ18 | Q10-1 | 100 | 0.06 | ||||
80 | 46 | 342 | 135 | 160 | 4-Φ18 | Q10-1 | 100 | 0.06 | ||||
100 | 52 | 407 | 155 | 180 | 8-Φ18 | Q20-1 | 200 | 0.09 | ||||
125 | 56 | 437 | 185 | 210 | 8-Φ18 | Q20-1 | 200 | 0.09 | ||||
150 | 56 | 462 | 210 | 240 | 8-Φ23 | Q20-1 | 200 | 0.09 | ||||
200 | 60 | 515 | 265 | 295 | 8-Φ23 | Q30-1 | 300 | 0.12 | ||||
250 | 68 | 819 | 320 | 350 | 12-Φ23 | Q60-1 | 600 | 0.18 | ||||
300 | 78 | 904 | 368 | 400 | 12-Φ23 | Q120-1 | 1200 | 0.37 | ||||
350 | 78 | 949 | 428 | 460 | 16-Φ23 | Q120-1 | 1200 | 0.37 | ||||
400 | 102 | 1094 | 482 | 515 | 16-Φ25 | Q250-1 | 2500 | 0.55 | ||||
450 | 114 | 1260 | 532 | 565 | 20-Φ25 | DQW500-1 | 5000 | 0.75 | ||||
500 | 127 | 1340 | 585 | 620 | 20-Φ25 | DQW500-1 | 5000 | 0.75 | ||||
600 | 154 | 1568 | 685 | 725 | 20-Φ30 | DQW800-1 | 8000 | 1.1 | ||||
700 | 165 | 1738 | 800 | 840 | 24-Φ30 | DQW800-1 | 8000 | 1.1 | ||||
800 | 190 | 1603 | 905 | 950 | 24-Φ34 | DQW1200-1 | 12000 | 1.5 | ||||
900 | 203 | 1801 | 1050 | 28-Φ34 | DQW1200-1 | 12000 | 1.5 | |||||
1000 | 216 | 2007 | 1160 | 28-Φ34 | DQW1600-1 | 16000 | 2.2 | |||||
1200 | 254 | 2410 | 1380 | 32-Φ41 | DQW1600-1 | 16000 | 2.2 | |||||
1400 | 390 | 2597 | 1590 | 36-Φ48 | DQW2300-1 | 23000 | 3 | |||||
产品特点
1、功能强劲:开关型、智能调节型、比例型、各类信号输出型;
2、体小量轻:体积和重量仅相当于传统产品的35%左右;
3、美观大方:铝合金压铸外壳、精美流畅、且可减少电磁干扰;
4、性能可靠:轴承和电气元件等关键零部件采用进产品;
5、高标防护:IP68高标准防护等级;
6、精密耐磨:蜗轮输出轴一体化特殊铜合金锻造、强度高、耐磨性好;
7、回差 :一体化结构避免了键联结的间隙、传动精度高;
8、安全保证:通过1500V耐压检测、F级绝缘电机、更有CE认证、安全有保障;
9、配套简单:采用单相电源、外接线路简单、也可做380V、直流电源;
10、使用方便:免加油、免点检、防水防锈、任意角度安装;
11、多种速度:全程时间9秒、13秒、15秒、30秒、50秒、100秒、150秒(出厂前已设定);
12、智能数控:智能控制模块集成于电动执行器本体内、无需外接定位器、数字设定、数字整定、 高度、自我诊断、一机多能。
