概述：

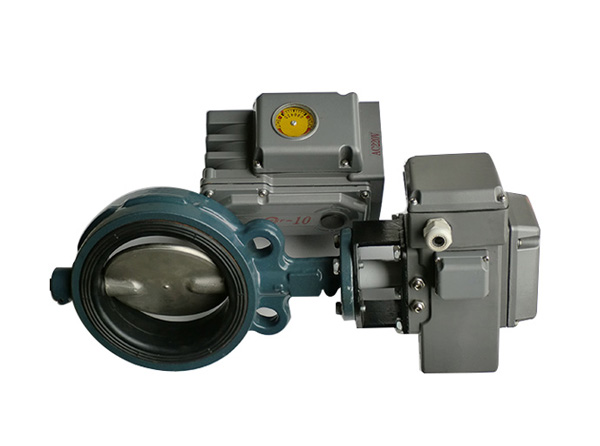

电动蝶阀通过电源信号来控制蝶阀的开关。该产品可用做管道系统的切断阀，控制阀和止回阀。附带手动控制装置，一旦出现电源故障，可以临时用手动操作，不 于影响使用。广泛用于纺织、电站、石油化工、供热制冷、制药、造船、冶金、轻工、环保等领域。该产品可用做管道系统的切断阀，控制阀和止回阀。完整的手动控制装置，电动或气动传动装置，可以满足不同工况具体条件。

蝶阀结构简单、体积小、重量轻，只由少数几个零件组成。而且只需旋转90°即可快速启闭，操作简单，同时该阀门具有良好的流体控制特性。蝶阀处于完全开启位置时，蝶板厚度是介质流经阀体时 的阻力，因此通过该阀门所产生的压力降很小，故具有较好的流量控制特性。蝶阀有弹密封和金属的密封两种密封型式。弹性密封阀门，密封圈可以镶嵌在阀体上或附在蝶板周边。 　采用金属密封的阀门一般比弹性密封的阀门寿命长，但很难做到完全密封。金属密封能适应较高的工作温度，弹性密封则具有受温度限制的缺陷。如果要求蝶阀作为流量控制使用，主要的是正确选择阀门的尺寸和类型。蝶阀的结构原理尤其适合制作大口径阀门。蝶阀不仅在石油、煤气、化工、水处理等一般工业上得到广泛应用，而且还应用于热电站的冷却水系统。常用的蝶阀有对夹式蝶阀和法兰式蝶阀两种。对夹式蝶阀是用双头螺栓将阀门连接在两管道法兰之间，法兰式蝶阀是阀门上带有法兰，用螺栓将阀门上两端法兰连接在管道法兰上。

工作电源通常有：AC220V，AC380V等。输入信号：4~20mA 0~10v等弱电信号。由调节型电动执行机构和阀杆连接调试好以后；以电能作为驱动力来驱动硬密封蝶阀阀板，作0~90°部分回转运动。接收工业自动化控制系统的4~20mA信号来控制阀门开度，从而达到流量、温度、压力等不同工艺参数的调节和控制。

主要参数：

连接方式：法兰式、对夹式

阀体材质：铸铁、球墨铸铁、铸钢、不锈钢

阀板材质：304、316、316L、尼龙板、铝青铜

压力等级：1.0MPa 、1.6MPa、2.5MPa、4.0MPa

电压范围：AC220V、380V

公称通径 ：50-1200 mm

密封阀座 ：NBR、EPDM、PTFE

电装型号主要尺寸和规格：

产品特点

1、功能强劲：开关型、智能调节型、比例型、各类信号输出型；

2、体小量轻：体积和重量仅相当于传统产品的35%左右；

3、美观大方：铝合金压铸外壳、精美流畅、且可减少电磁干扰；

4、性能可靠：轴承和电气元件等关键零部件采用进口产品；

5、高标防护：IP68高标准防护等级；

6、精密耐磨：蜗轮输出轴一体化特殊铜合金锻造、强度高、耐磨性好；

7、回差 ：一体化结构避免了键联结的间隙、传动精度高；

8、安全保证：通过1500V耐压检测、F级绝缘电机、更有CE认证、安全有保障；

9、配套简单：采用单相电源、外接线路简单、也可做380V、直流电源；

10、使用方便：免加油、免点检、防水防锈、任意角度安装；

11、多种速度：全程时间9秒、13秒、15秒、30秒、50秒、100秒、150秒（出厂前已设定）；

12、智能数控：智能控制模块集成于电动执行器本体内、无需外接定位器、数字设定、数字整定、 高度、自我诊断、一机多能。
