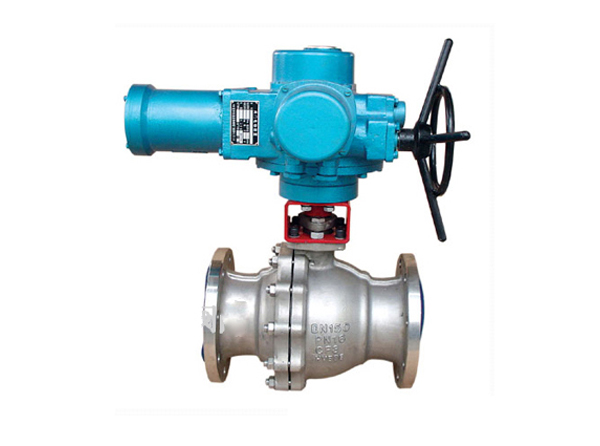

电动球阀

发布日期：[2019-12-31] 点击率：

概述：

电动球阀构造简略，只由少数几个零件组成，资料耗用省；体积小、重量轻、安装尺寸小，驱动力矩小, 压力调节阀，操作简便、敏捷，只需旋转90°即可快速启闭；并且还同时具有良好的流量调节功效和封闭密封特性。

电动球阀不仅在石油、煤气、化工、水处置等一般产业上得到普遍运用，而且还利用于热电站的冷却水体系。常用的电动球阀有对夹式电动球阀和法兰式电动球阀两种。对夹式电动球阀是用双头螺栓将阀门连接在两管道法兰之间，法兰式电动球阀是阀门上带有法兰，用螺栓将阀门上两端法兰衔接在管道法兰上。阀门的强度性能是指阀门蒙受介质压力的才能。阀门是蒙受内压的机械产品，因而必需具有足够的强度和刚度，以保证长期使用而不产生决裂或发生变形。

特征：

采用一体化结构，以单相电源AC220V和直流电源24VDC即可控制运转；体积小、轻便、性能可靠、配套简单、流通能力大等优点。

电装型号主要尺寸和规格:

对夹连接形式	DN	L	H	D	D1	Z-Φd	电装型号	额定力矩（N.M）	电机功率（KW）
D941X1.0MPa	100	120	366	215	180	8-Φ18	Q20	200	0.09
	125	130	382	245	210	8-Φ18	Q20	200	0.09
	150	140	442	280	240	8-Φ23	Q20	200	0.09
	200	150	475	335	295	8-Φ23	Q30	300	0.12
	250	250	854	390	350	12-Φ23	Q60	600	0.18
	300	270	879	440	400	12-Φ23	Q120	1200	0.37
	350	290	889	500	460	16-Φ25	Q120	1200	0.37
	400	310	1029	565	515	16-Φ25	Q250	2500	0.55
	450	330	1180	615	565	20-Φ25	DQW500	5000	0.75
	500	350	1197	670	620	20-Φ25	DQW500	5000	0.75
	600	390	1265	780	725	20-Φ30	DQW800	8000	1.1
	700	430	1297	895	840	24-Φ30	DQW1200	12000	1.5
	800	470	1597	1010	950	24-Φ34	DQW1200	12000	1.5
	900	510	1788	1110	1050	28-Φ34	DQW1600	16000	2.2
	1000	550	1918	1220	1160	28-Φ34	DQW2300	23000	3
D941X0.6MPa	1200	630	2248	1405	1340	32-Φ34	DQW2300	23000	3
D941X0.6MPa	1400	710	2414	1630	1560	36-Φ34	DQW3200	32000	3
D941X0.25MPa	1600	790	2675	1830	1760	40-Φ34	DQW2300	23000	3
	1800	870	3097	1990	1930	44-Φ41	DQW3200	32000	3
	2000	950	3546	2190	2130	48-Φ48	DQW4000	40000	4
