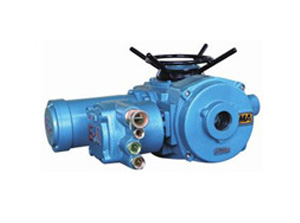

ZB系列矿用隔爆型阀门电动装置

发布日期:[2019-12-31]     点击率:

主要特点及用途
  ZB系列矿用隔爆型阀门电动装置是针对煤矿使用条件而专门设计和制造的。适用阀板做直线运动的阀门,如闸阀、配水阀、水闸门等;如增加二级减速蜗轮箱后还可用丁阀板做90度回转的阀门,如蝶阀、风门等。与KXBC矿用隔爆型阀门电动装置控制箱相互配套后,可与DCS系统衔接,以实现自动化控制。

ZB系列煤矿用隔爆型阀门电动装置工作环境和主要技术参数

1电源:常规,三相380V(50Hz)
特殊,三相660V、415V(50Hz 、60Hz);
单相220V、110V(50Hz 、60Hz)
2工作环境:
2.1 环境温度:-20+60 (特殊订货-40+80)。
2.2 相对湿度:95%(25时)。
2.3防护类型:户外型用于无易燃、易爆和无腐蚀性介质的场所。隔爆型产品有d和dBT4两种,d适用于煤矿非采掘工作面;dBT4用于工厂,适用于环境为A、B级T1T4组的爆炸性气体混合物。(详见GB3836.1)
型号规格和主要性能参数见表1
型号规格公称转矩(N,m)公称推力(KN) 大阀杆直径(mm) 大转圈数(圈)手动速比输出转速(r/min)电机功率(KW)参考重量(Kg)

安装、拆卸及注意事项

电动装置安装前须进行下列各项检查,如不符合要求,则不准投入使用。

a.有安全标志和安全标志编号,有防爆标志和防爆合格证编号,并与电动装置的使用场所要求*;

b.隔爆外壳各零部件连接正确,紧固可靠;

c.所有隔爆零件应无裂纹和影响隔爆性能的缺陷;

2安装前应将电动装置存放于清洁干燥的室内,若存放于室外,应与地面保持一定的高度,并应有防潮、防雨措施。

3本电动装置的安装形式无原则要求,但电机处于水平状态,电气箱盖处于水平或垂直向上状态为推荐安装形式,这样有利于润滑、调试、维护和手动操作。

4安装时应保证维修检查人员拆卸各部件所需的空间。

5安装与阀门连接的牙嵌轴向间隙不少于1~2mm。

6与阀门连接的螺栓不得低于8.8级。

7安装或重装后, 电动操作,必须使阀门处于中间位置检查开、关方向,必须按调试要求进行逐项调试,检查各部件正常后,才能投入使用。

产品型式:多回转电动装置
型号示例:
1.Z30I-18W:多回转电动装置,输出转矩300N?m(30kgf?m),电站型接口,输出转速18r/min, 大转圈数60,常规户外型。
2.Z45T-24B:多回转电动装置,输出转矩450N?m(45kgf?m),推力型接口,输出转速24 r/min, 大转圈数120,隔爆型。
3.Z120-24W/240T:多回转电动装置,输出转矩1200N?m (120kgf?m),转矩型接口,输出转速24 r/min, 大转圈数240圈,整体调节型。
